一、改造背景與核心需求

傳統通風系統多采用定速風機配合擋板、風門調節風量，存在顯著弊端：一方面，風機始終以工頻滿負荷運行，通過節流方式控風導致大量能量損耗，風機廠用電率偏高，負荷低谷時能耗浪費更突出；另一方面，多設備共用定風量系統時，部分設備停用會引發風量失衡，影響運行穩定性，同時頻繁節流操作加速設備磨損，增加維護成本。實驗室、礦山、工業廠房、地下商業街等場景的通風系統，因負荷波動大、運行時間長，對節能降耗、精準控風及設備延壽的需求尤為迫切，這為變頻控制柜的應用提供了核心場景。

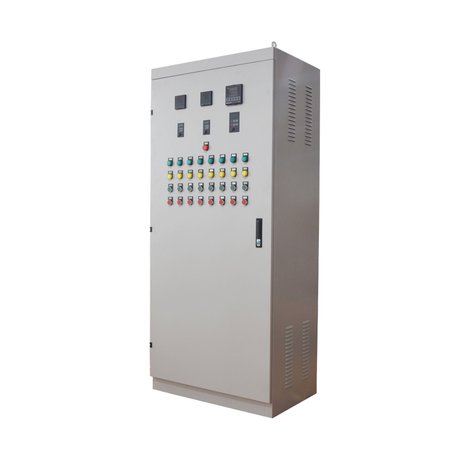

二、變頻控制柜工作原理與核心構成

（一）核心工作原理

變頻控制柜的核心是通過變頻調速技術調節風機轉速，實現風量按需匹配。根據流體力學原理，風機風量與轉速呈一次方正比，轉矩與轉速呈二次方正比，軸功率則與轉速呈三次方正比，這意味著轉速小幅降低即可實現大幅節能。其控制邏輯分為閉環與開環兩種，主流閉環控制通過風管壓力傳感器、氣體濃度傳感器等采集實時數據，將信號轉化為電信號傳遞至控制柜，變頻器據此調整輸出頻率，進而改變電機轉速，維持系統風壓或風量恒定。例如實驗室通風系統中，當部分通風設備停用導致風管壓力變化時，傳感器觸發變頻調節，降低風機轉速以適配實際需求。

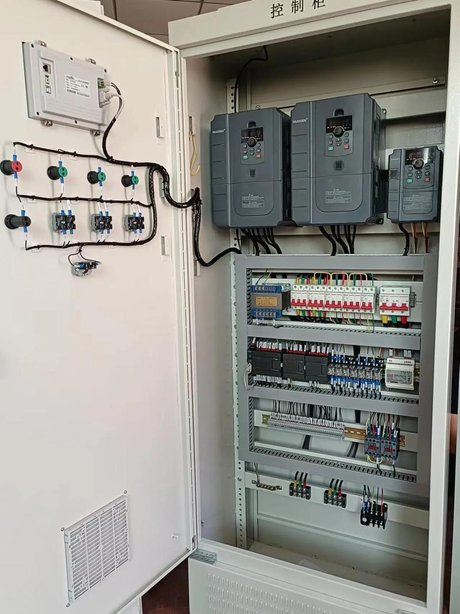

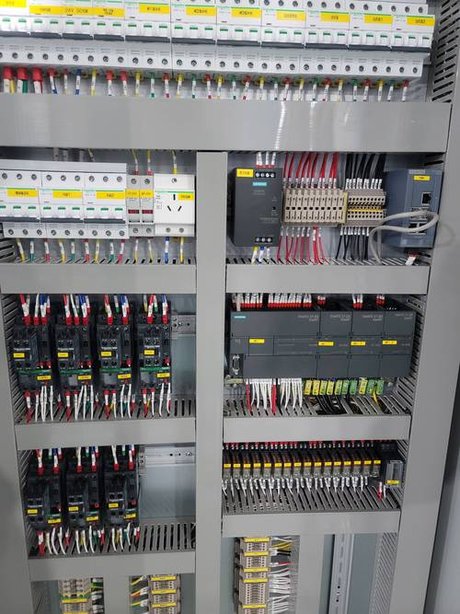

（二）核心構成部件

• 變頻控制器：核心部件，通過整流、逆變將工頻交流電轉化為可調頻率交流電，實現電機轉速精準控制，部分高壓場景采用多重化結構變頻裝置，確保低諧波輸出。

• 控制與保護單元：集成PLC、觸摸屏等，支持參數設定、實時監控（風壓、頻率、電流等），同時具備過壓、欠壓、過流、過熱等保護功能，保障系統安全。

• 輔助部件：含輸入隔離變壓器、旁路單元、散熱系統等。隔離變壓器減弱電網諧波干擾，旁路單元可在變頻故障時切換至工頻運行，避免系統停機。

三、節能改造核心優勢

（一）顯著降低能耗

變頻調速直接減少無用功消耗，風機通常以30~45Hz區間運行，節能率可達25%~70%，具體視負荷波動情況而定。地下商業街改造后年均能耗降低30%~35%，5000㎡規模年均節電超18萬度；電廠送吸風機經變頻改造后，有效降低廠用電率，負荷低谷時節能效果更顯著。

（二）延長設備使用壽命

變頻軟啟動避免電機啟動時對電網的沖擊及電機自身的機械損耗，減少風機、風管因頻繁節流產生的磨損。同時，轉速按需調節使設備擺脫長期滿負荷運行狀態，電機、風機系統壽命顯著延長，維護周期可相應延長，降低運維成本。

（三）提升運行穩定性與控制精度

通過實時傳感聯動與智能調節，系統可精準適配負荷變化，如地下商業街按客流密度調整轉速，餐飲區根據油煙濃度聯動變頻，確保CO?濃度、溫濕度等參數穩定在合理范圍。礦山通風系統中，閉環控制可實時響應瓦斯?jié)舛茸兓骖櫣?jié)能與安全；實驗室系統則避免多設備共用時的風量失衡問題，提升實驗操作穩定性。

（四）優化運行體驗與安全性能

風機轉速降低可顯著減少運行噪音，尤其適用于休閑休憩區、實驗室等對噪音敏感的場景。同時，變頻系統可與消防系統聯動，火災時快速切換至滿負荷排煙模式，地下商業街案例中響應時間可控制在2分鐘內，提升安全保障能力。

四、分場景改造實操要點

（一）實驗室通風系統

采用多設備共用風機的變頻方案，減少管道鋪設量與初期投資。在風管主管安裝壓力傳感器，預設風壓閾值，根據通風柜使用數量動態調節轉速；搭配通風柜自動門，無人使用時關閉視窗減少無效排風，進一步提升節能效果。需注意設備兼容性，避免諧波干擾精密實驗儀器。

（二）工業廠房/電廠通風系統

高壓場景優先選用高-高電壓源型、無諧波變頻裝置，確保與原有風機電機基礎適配，僅需在斷路器與電機間串聯變頻裝置即可。施工時注意整體設備搬運與安裝，可采用分體安裝方式解決大型設備運輸難題；配置密閉內循環冷卻系統，適應廠房多塵、惡劣環境，避免設備過熱。

（三）地下商業街/商業空間

實施分區差異化變頻策略：零售區聯動紅外客流計數器，按客流密度調整轉速（客流≥2人/㎡時滿負荷運行，≤1人/㎡時降至60%負荷）；餐飲區采用防腐變頻風機，配合油煙濃度傳感器聯動，濃度超標時提升轉速，閉店后延時停機；休閑區維持低轉速運行，控制噪音≤40dB，保障舒適度。

（四）礦山通風系統

基于瓦斯?jié)舛?、風壓等參數構建閉環控制系統，選用適配風機平方轉矩負荷特性的變頻器，匹配電機額定電流與電壓等級。避免頻繁低頻率運行導致電機過熱，同時強化過壓、欠壓等保護功能，確保在易燃易爆環境下的運行安全。

五、改造風險規避與注意事項

（一）設備選型風險

避免變頻器與電機不匹配，非變頻電機高頻調速易引發過熱、效率下降，需選用適配變頻工況的電機；根據風機特性曲線選型，避免盲目調速導致風機脫離高效區，反而增加能耗。高壓場景優先選擇品牌可靠、售后完善的變頻裝置，確保諧波控制達標（輸出電壓諧波≤2%）。

（二）系統兼容性與干擾防控

變頻器產生的諧波可能干擾電網及周邊PLC、傳感器，需配置輸入隔離變壓器、濾波器，確保電網電壓總諧波畸變率符合國家標準。老舊管網需提前排查漏風、堵塞問題，先修復管網阻力異常再實施變頻改造，避免“調速不節能”。

（三）運維與經濟性管控

加強運維人員技術培訓，熟悉參數設定、故障排查及日常維護要點，定期清理變頻器灰塵、檢查電容狀態，避免因操作失誤或維護缺失縮短設備壽命。改造前評估負荷波動規律，若長期滿負荷運行則節能收益有限，需合理測算投資回收期（通常為1-3年，劣質設備可能延長至5年以上）。

（四）工況適應性調整

避免風機超低速運行（<30%額定轉速），防止風壓不足、氣流紊亂，可設定最低運行頻率；高溫、多塵、潮濕等惡劣環境需強化設備防護，餐飲區變頻設備防爆等級≥Ex d IIB T4，礦山設備需符合防爆、防靜電規范。

（五）粉塵環境專項保養技巧

粉塵環境中，漂浮的固體顆粒易侵入控制柜內部，堆積在電路板、散熱片、接線端子等關鍵部件上，引發散熱不良、絕緣降低、觸點氧化甚至短路故障，需針對性采取“防、清、護、測”四維保養策略，結合粉塵類型（纖維塵、金屬塵、腐蝕性粉塵）差異化調整。

1.源頭防塵與密封強化：優先優化控制柜安裝環境，遠離粉塵產生源頭（如物料破碎點、風機進風口），必要時搭建防護棚遮擋。檢查柜體密封性能，將柜門縫隙、穿線孔、散熱風口作為密封重點——柜門邊緣更換耐候性硅橡膠密封膠條，確保壓縮量達標（建議2-3mm）；穿線孔采用防爆密封接頭或防火泥封堵，避免粉塵從線纜間隙滲入；散熱風口加裝高目數防塵網（金屬塵用≥120目不銹鋼網，纖維塵用≥80目尼龍網），并在網外側增設可拆卸擋板，減少粉塵直接附著。

2.定期清塵操作規范：制定分級清塵周期，高濃度粉塵環境（如礦山井下、水泥廠房）每周一次表面清塵、每月一次內部清塵；中低濃度環境每兩周表面清塵、每季度內部清塵。清塵前必須執行斷電操作，待變頻器電容完全放電（通常斷電后15-30分鐘），佩戴防靜電手環避免靜電損傷電路板。表面清塵用干燥軟毛刷配合工業吸塵器，沿柜體頂部、側面、底部順序清理；內部清塵優先用低壓氣槍（壓力≤0.4MPa）從里向外吹塵，重點清理散熱片、變頻器模塊、PLC接口等部位，避免粉塵吹入電路板縫隙；金屬粉塵需額外用防靜電吸塵器吸附殘留顆粒，禁止用濕布擦拭電氣部件，防止受潮銹蝕。

3.散熱系統專項保養：粉塵堆積是散熱故障的主要誘因，需同步檢查散熱風扇、散熱通道及冷卻系統。清理散熱風扇葉片上的粉塵堆積，測試風扇轉速是否均勻、有無異響，老化風扇（運行超20000小時）及時更換，同時在風扇軸承處加注高溫潤滑脂（適配環境溫度-20℃~60℃）；檢查散熱片翅片是否變形堵塞，用細鋼絲刷輕輕梳理變形翅片，確保通風順暢；密閉內循環冷卻系統需定期檢查冷卻液液位與純度，粉塵環境下每6個月更換一次冷卻液，避免雜質堵塞管路。

4.電氣部件防護與監測：接線端子、斷路器等部件易因粉塵氧化導致接觸不良，清塵后用萬用表檢測端子接觸電阻，電阻值超過50mΩ時需打磨端子表面并重新緊固。對變頻器電路板、電容等精密部件，可噴涂專用三防漆（防塵、防潮、防腐蝕），但需避開散熱區域與觸點；金屬粉塵環境需額外檢查柜體接地連續性，接地電阻≤4Ω，防止粉塵導電引發漏電。日常運行中，通過控制柜觸摸屏監測內部溫度，若溫度較正常工況升高5℃以上，需排查是否存在粉塵堵塞散熱通道問題。

5.特殊場景強化措施：腐蝕性粉塵（如化工廠房酸性粉塵）環境，選用耐腐蝕性柜體材質（304不銹鋼），并定期用中性清潔劑擦拭柜體表面，避免腐蝕穿孔；纖維塵環境需縮短防塵網更換周期（每1-2周更換一次），同時加裝氣流擾動裝置，防止纖維纏繞在散熱風扇上；高海拔粉塵環境，需結合氣壓變化調整散熱系統參數，避免因散熱效率下降疊加粉塵影響，導致設備過熱。

河北變頻柜廠家德蘭電氣認為，變頻控制柜通過“按需調速”核心邏輯，從能耗、設備、控制、安全多維度優化通風系統運行，已在實驗室、工業、商業、礦山等多場景驗證其價值。未來改造需更注重智能化升級，結合物聯網、大數據實現多系統聯動與遠程運維，同時強化設備標準化選型與全生命周期管理，進一步提升節能效益與運行穩定性，助力通風系統向高效、低碳、智能方向轉型。
